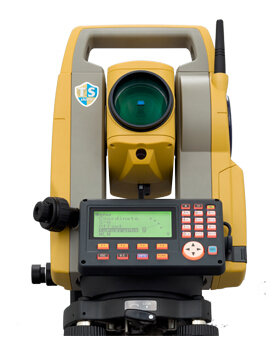

性能特點：
快速、強大的測距系統
● 使用相位技術能夠快速、精確地瞄準目標
● 0.9 秒的快速距離測量（對任何物體）
● 無棱鏡測量的最短測程——僅為30cm
● 改進的超高亮度點瞄準
● 極小的測距光斑確保了測距的精度
● 測量精度可靠（甚至在淺入射角時）
● 保證了反射片的測距精度
遠距離無線數據通訊
● Class 1* 遠距離藍牙通信
● Class 1* 藍牙確保了通訊距離超長和通訊連接穩定
● 全站儀和鏡站數據采集器（兩者都配有藍牙）的直接藍牙連接加快了測量速度，使得測站只需要瞄準目標即可
先進的測角系統
● ES 的絕對編碼測角技術保證了在任何條件下的測角精度。雙軸補償能夠確保儀器在地形惡劣的環境下的測角精度。
● 制動螺旋和微動螺旋能夠確保穩定的角度測量
● ES-101 和ES-102 采用了革命性的測角的技術，可以確保測角精度的穩定可靠。
超長作業時間—36 小時
僅一個電池可以持續作業36 個小時。在完全充電下可持續一個星期作業，不再需要額外的電池。
堅固的外殼和友好的可視化界面設計
● IP66 防塵防水等級
● 標準使用溫度范圍為：-20℃ ~+50℃。 低溫型儀器為最低-30℃ *，高溫型儀器最高為：+60℃ *
技術參數：
|
ES技術參數 |
|||||
| 型號 |
ES-101 |
ES-102 |
ES-103 |
ES-105 |
|
| 望遠鏡 | |||||
| 放大倍率/分辨率 | 30X/2.5" | ||||
| 其它 |
鏡筒長度：171mm，物鏡孔徑：45mm（EDM:48mm），成像：正像 視場角：1˚30′（26m/1,000m）,最短焦距：1.3m，背光亮度：5級 |
||||
| 測角部 | |||||
| 最小顯示 | 0.5"/1" | 1"/5" | |||
| 測角精度(ISO17123-3:2001) | 1" | 2" | 3" | 5" | |
| 雙軸補償器/視準差改正 | 液體雙軸傾斜傳感器，補償范圍±6′/視準差改正 | ||||
| 測距部 | |||||
| 激光輸出等級*1 | 無棱鏡：3R級，棱鏡/反射片1級 | ||||
|
測距范圍 （一般氣象條件下*2） |
無棱鏡*3 | 0.3～500m | |||
| 反射片*4*5 |
RS90N-K:1.3～500m RS50N-K:1.3～300m RS10N-K:1.3～100m |
||||
| 微型棱鏡 | 1.3～500m | ||||
| 單棱鏡 | 1.3～4,000m/良好氣象條件下*6：1.3～5,000m | ||||
| 最小顯示 | 精測/速測：0.001m 跟蹤：0.01m | ||||
|
測距精度*2 (ISO17123-4:2001) |
無棱鏡*3 | （3+2ppm×D）mm*7 | |||
| 反射片*4 | （3+2ppm×D）mm | ||||
| 棱鏡 | （2+2ppm×D）mm | ||||
| 測量時間*8 | 精測:0.9秒，速測:0.7，跟蹤:0.3秒 | ||||
| 接口與數據管理 | |||||
| 顯示器/鍵盤 | 可調對比度、帶背光192×80點陣液晶圖形顯示器/帶背光25鍵（字母數字鍵盤） | ||||
| 操作面板*9 | 雙面 | ||||
| 觸發鍵 | 儀器右側，一鍵觸發 | ||||
| 數據存儲 | 內存 | 約10,000點 | |||
| 外部存儲器 | USB閃存(最大8GB) | ||||
| 接口 | RS-232C串口，USB2.0（A口，用于外接U盤） | ||||
| 藍牙模塊（選配）*10 | 1級藍牙，Ver.2.1 +EDR，傳輸距離：300m*11 | ||||
| 其它 | |||||
| 激光指向*12 | 同軸紅色EDM激光束 | ||||
| 導向光*12 |
綠色激光二極管（524nm）和紅色激光二極管（626nm） 工作范圍：1.3～150m |
||||
| 水準器 | 電子水準器 | 6′（內圓） | |||
| 圓水準器 | 10′/2mm | ||||
| 激光對中器（選配） | 2級激光產品，紅色激光二極管（635nm±10nm），對中精度：≦1.0mm/1.3m | ||||
| 光學對中器 | 放大倍率：3X，最短焦距：0.3m（自基座起） | ||||
| 防塵防水等級 | IP66（ICE 60529:2001） | ||||
| 工作溫度*12 | -20～+50℃ | ||||
| 尺寸（含提柄）*8 | 雙面板：191mm（寬）×181mm（長）×348mm（高） | ||||
| 重量（含提柄和電池） | 5.6kg | ||||
| 電源系統 | |||||
| 電池 | BDC70機載電池 | 可充電鋰電池 | |||
| 工作時間*7 | BDC70 | 約36小時 | |||
| 外接電池（選配） | BT-73Q：約89小時（單次測角測距，每30秒一次） | ||||
